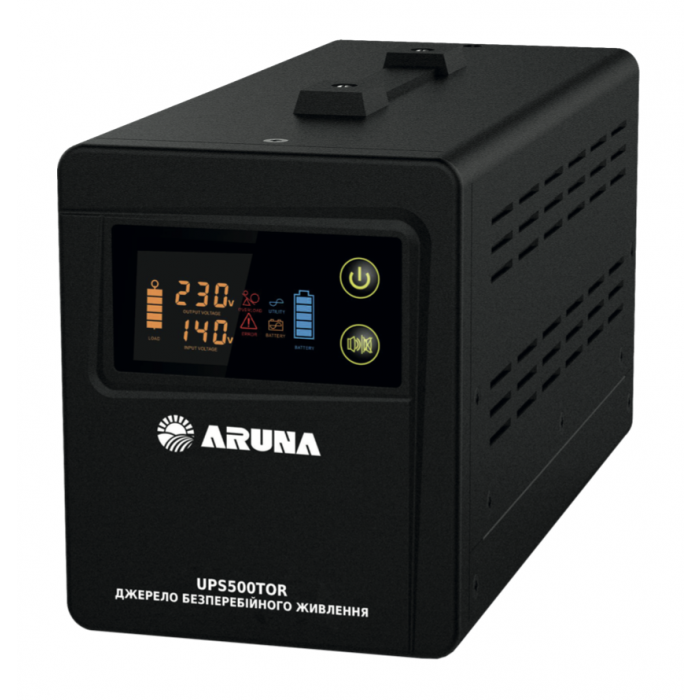

Джерело безперебійного живлення UPS 500 TOR ARUNA

Опис:
Джерела безперебійного живлення серії UPS TOR є повністю автоматичними пристроями, які призначені для:

забезпечення резервного електроживлення однофазних споживачів, чутливих до форми напруги;
підтримки напруги 220 В в електромережі з метою забезпечення якісного електроживлення однофазних споживачів;
захисту різного побутового обладнання (електронасосів, комп'ютерів, телевізорів тощо) від підвищеної, зниженої напруги і стрибків напруги в електромережі.
Перевагою цих ДБЖ є те, що вони забезпечують синусоїдальну напругу на виході (чиста синусоїда) у всіх режимах роботи, а також забезпечують синхронний перехід між режимами роботи від електромережі та роботи від акумуляторної батареї (далі - АКБ). Форма вихідної напруги не залежить від типу під'єднаного до ДБЖ навантаження.
Якщо напруга на вході ДБЖ є і перебуває в заданих межах, ДБЖ здійснює транзитне живлення споживачів від електромережі, а також заряджання під'єднаної до ДБЖ зовнішньої АКБ (у комплект постачання не входить). Якщо ж напруга на вході сильно коливається, виходячи за допустимі межі або відсутня, ДБЖ автоматично переводить споживачів на живлення від АКБ. Вибір струму заряду АКБ дає змогу значно подовжити термін служби. Є три режими заряду АКБ: L, M і H, які потрібно перемикати залежно від ємності під'єднаної до ДБЖ акумуляторної батареї та режиму заряду.
У конструкції UPS500TOR і UPS1000TOR використано спеціальні трансформатори з тороїдальним магнітопроводом для вирівнювання напруги, порівняно з трансформатором зі стрижневим магнітопроводом, який використовують в аналогічних пристроях, це має низку переваг:
- знижується споживання електроенергії безпосередньо самим пристроєм від 10% до 20% під навантаженням;
- знижується струм на холостому ході роботи трансформатора в 2,5...3 рази, що зменшує нагрівання обмотки магнітопроводу і струм під час навантаження;
- збільшується тривалість роботи ДБЖ від акумулятора;
- знижується рівень шуму пристрою;
- знижується рівень генерованих трансформатором електромагнітних випромінювань;
- зменшилася вага трансформатора і пристрою загалом.
У конструкції UPSTOR передбачено ручку для перенесення пристрою, що спрощує експлуатацію приладу в разі частих змін його розташування.

Технічні характеристики:
1 Повна потужність: 500 ВА
2 Максимальна потужність обладнання, що підключається: 300 Вт
3 Діапазон напруги на вході (від електромережі): 145-275 В а.с.
4 Напруга на виході в режимі підключення від мережі: 220±10% а.с..
5 Напруга на виході в режимі підключення від АКБ: 220±5% а.с.
6 Діапазон допустимих частот напруги на вході (від електромережі): 45-65 Гц
7 Частота напруги на виході в режимі підключення від електромережі, Гц: відповідає частоті електромережі
8 Частота напруги на виході в режимі підключення від АКБ: 50±1% Гц
9 Форма напруги на виході в режимі підключення від АКБ: чиста синусоїда
10 Коефіцієнт корисної дії в режимі під'єднання від мережі: не більше 95 %
11 Коефіцієнт корисної дії в режимі під'єднання від АКБ: не більше 80 %
12 Напруга АКБ: 12 В d.с.
13 Струм заряду АКБ

режим "L" 3-5 А d.c.
режим "M" 6-9 А d.c.
режим "H" 10-15 А d.c.
14 Час перемикання: не більше 4 мс
15 Захист

від підвищеної напруги
від зниженої напруги
від стрибків напруги
від перевантаження
від короткого замикання
від перегріву трансформатора від перезарядження АКБ
від повного розряду АКБ
від неправильного підключення АКБ
16 Звукова сигналізація

робота від АКБ
низький заряд АКБ
перевантаження
перегрів
інші помилки
17 Рівень шуму, не більше 56 дБ
18 Ступінь захисту IP20
19 Довжина шнура електроживлення: 1,5 м
20 Довжина шнурів підключення АКБ: 0,8 м
21 Мінімальний перетин шнурів підключення АКБ: 10AWG/5,26 мм2
22 Габаритні розміри (ДхШхВ): 140x180x318 мм
23 Маса нетто: 5,0 кг
